제품소개
Butterfly Valve
냉. 온수용 밸브 (10,16,20 kg/cm²)

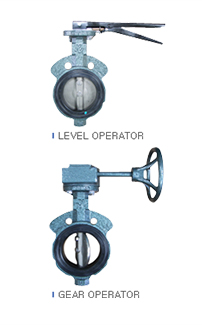

| Keystone FIG.1 [10㎏/㎠ WAFER TYPE / LUG TYPE] | |
|---|---|
| BODY | CAST IRON |
| DISC | AL-BRONZE / SUS304 |
| SEAT | EPDM (외산) / NBR (외산) |
| STEM | SUS304 |
| 작동기 | 2˝~6˝ LEVER OPERATOR |
| 2˝~36˝ GEAR OPERATOR | |
| 사용온도 | -30℃~+120℃ |
| 수압 TEST | 11㎏/㎠ |
* 10㎏/㎠ 용 밸브

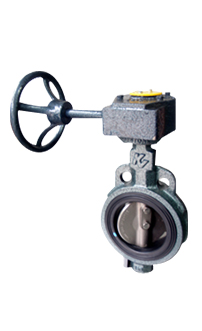

| Keystone FIG.239 [16㎏/㎠ WAFER TYPE / LUG TYPE] | |
|---|---|
| BODY | CAST IRON |
| DISC | AL-BRONZE / SUS304 |
| SEAT | EPDM STEEL MOLD (외산) |
| STEM | SUS304 |
| 작동기 | 2˝~6˝ LEVER OPERATOR |
| 2˝~36˝ GEAR OPERATOR | |
| 사용온도 | -30℃~+120℃ |
| 수압 TEST | 18㎏/㎠ |
* 16㎏/㎠ 용 밸브

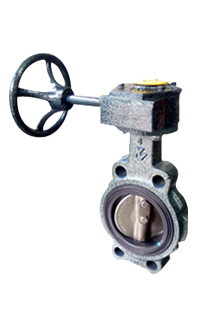

| Keystone FIG.HS1 [20㎏/㎠ WAFER TYPE] | |
|---|---|
| BODY | CAST IRON |
| DISC | AL-BRONZE / SUS304 |
| SEAT | EPDM STEEL MOLD (외산) |
| STEM | 17-4 PH.SS. |
| 작동기 | 2˝~6˝ LEVER OPERATOR |
| 2˝~20˝ GEAR OPERATOR | |
| 사용온도 | -30℃~+120℃ |
| 수압 TEST | 22㎏/㎠ |
* 20㎏/㎠ 용 밸브

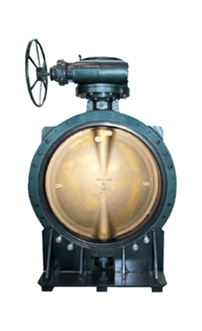

| Keystone V11 [10㎏/㎠ FLANGE TYPE ] | |
|---|---|
| BODY | CAST IRON |
| DISC | AL-BRONZE / SUS304 |
| SEAT | EPDM (외산) / NBR (외산) |
| STEM | SUS304 / SUS316 |
| 작동기 | 2˝~6˝ LEVER OPERATOR |
| 2˝~40˝ GEAR OPERATOR | |
| 사용온도 | -30℃~+120℃ |
| 수압 TEST | 11㎏/㎠ |
* 10㎏/㎠ FLANGE용 밸브
| Keystone CHAIN GEAR [10㎏/㎠, 16㎏/㎠, 20㎏/㎠용] | |
|---|---|
| 적용 사이즈 | 2˝~24˝ |
| GEAR HOUSING/COVER | CAST IRON |
| SHAFT | SUS 304SS |
| CHAINWHEEL | DUCTILE IRON |
* 10㎏/㎠ FLANGE용 밸브
※ 기타 재질 및 후렌지 규격 문의 요망
